helix-e docking
softwaregesteuerter Z-Stack

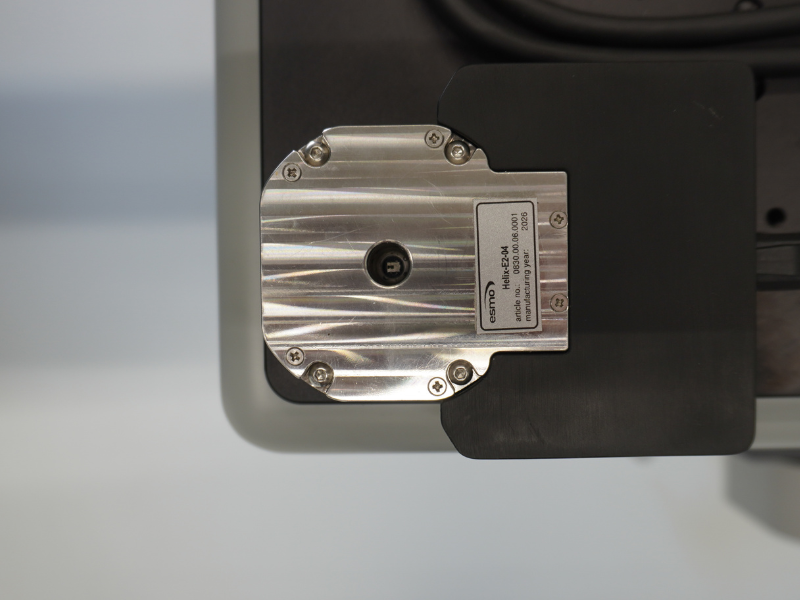

Mechanischer Aufbau

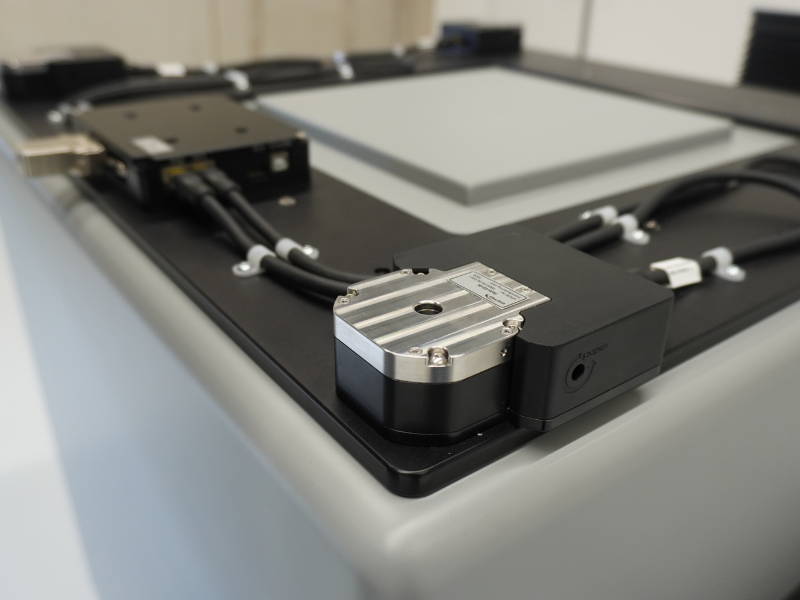

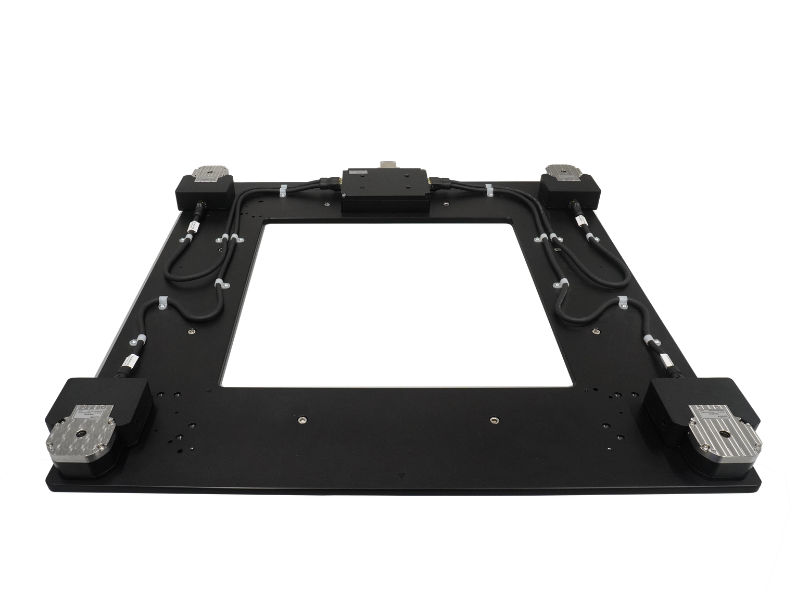

• vier (4) Module auf einer steifen Grundplatte montiert

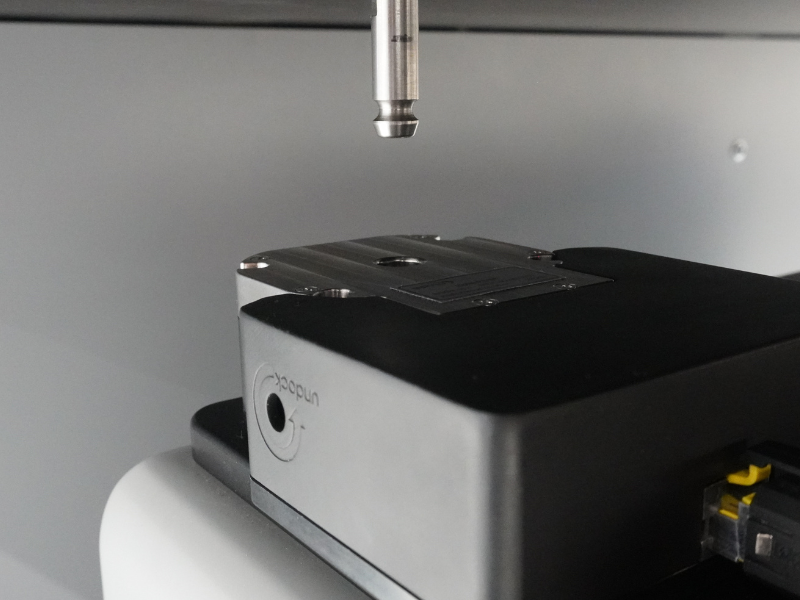

• vier (4) Führungsbuchsen zur Vorzentrierung
• zwei Versionen verfügbar:
  helix-e 30 mit 30 kgf (294 N – gesamt: 1176 N) Anpresskraft pro Modul
  helix-e 150 mit 150 kgf (1960 N – gesamt: 5880 N) Anpresskraft pro Modul
• maximale Systemstabilität
• kompatibel mit den gängigsten in der Praxis eingesetzten Testkopf-Typen
• einfache und effiziente Installation
• Installation für die meisten Anwendungen ohne Ausrichtlehre (Alignment-Jig) möglich

Funktionale Merkmale

• einstellbarer Z-Stack, Module elektrisch synchronisiert
• individuelle Z-Positionsmessung an jedem Modul
• Teach-in-Funktion für die Z-Anschlagposition
• parallele Ausrichtung relativ zum Handler
• Feineinstellung der Docking-Anschlagposition

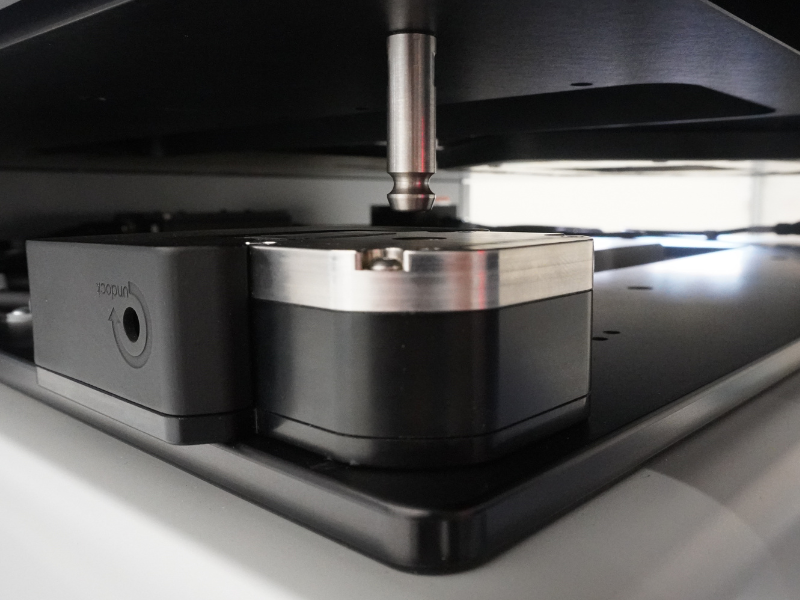

  im angedockten Zustand (kein Abdocken erforderlich)
• optionale Umsetzung eines mechanischen Hardstops (Anschlag)

helix-e 30

Verriegelungskraft (pro Modul): 30 kgf (≈ 294 N)
Gesamtverriegelungskraft (4 Module): 120 kgf (≈ 1176 N)

Dock-Einstellbereich: 0.0~5.0 mm
Docking-Zeit: < 18 s
Docking-Genauigkeit: ± 0.05 mm
Wiederholgenauigkeit (X, Y): ± 0.05 mm
Wiederholgenauigkeit (Z): ± 0.02 mm (softwaregesteuert), ± 0.01 mm (mechanischer Anschlag)

helix-e 150

Verriegelungskraft (pro Modul): 150 kgf (≈ 1470 N)
Gesamtverriegelungskraft (4 Module): 600 kgf (≈ 5880 N)

Dock-Einstellbereich: 0.0~6.5 mm
Docking-Zeit: < 12 s
Docking-Genauigkeit: ± 0.05 mm
Wiederholgenauigkeit (X, Y): ± 0.05 mm
Wiederholgenauigkeit (Z): ± 0.02 mm (softwaregesteuert), ± 0.01 mm (mechanischer Anschlag)
